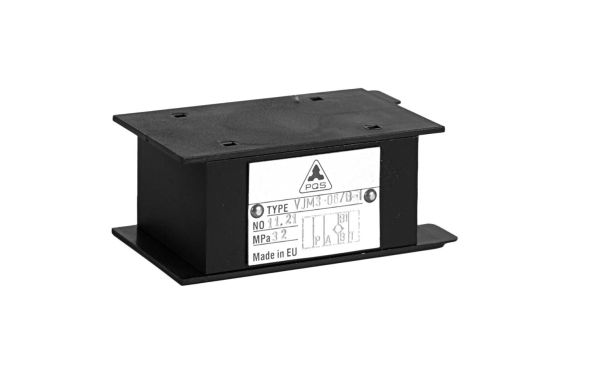

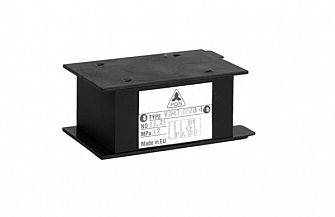

Modulové jednosměrné ventily Dn 10


Jednosměrné ventily VJM3-10 jsou určeny k uzavření proudu kapaliny v jednom směru. Nejčastější aplikací jednosměrných ventilů VJM3-10 je zamezení zpětného průtoku hydraulické kapaliny je-li v hydraulickém obvodu očekáván zdroj zpětného tlaku.

  • Připojovací rozměry dle ISO 4401-05 / CETOP RP121H-R05 (CETOP 5)
  • Konstrukce ventilu umožňuje montáž do sestavy modulových prvků

Dostupné v 6 provedeních:

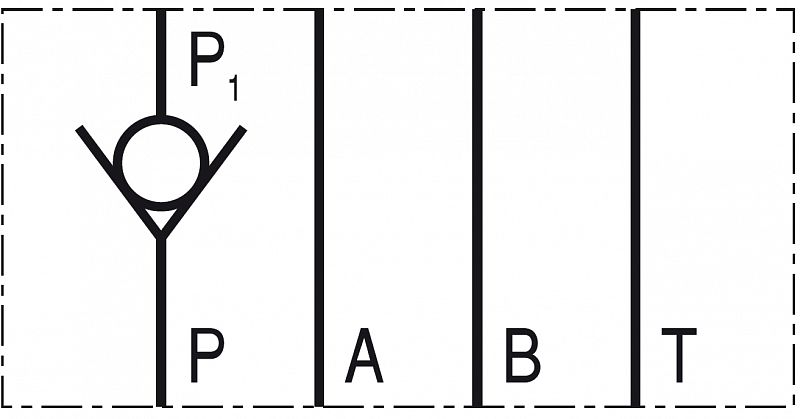

  • Armatura ventilu v kanálu P (volný průtok ve směru P-P1)
  • Armatura ventilu v kanálu T (volný průtok ve směru T1-T)
  • Armatura ventilu v kanálu A (volný průtok ve směru A-A1) | (volný průtok ve směru A1-A)
  • Armatura ventilu v kanálu B (volný průtok ve směru B-B1)| (volný průtok ve směru B1-B))

Dn 10 | pn = 32MPa | Qn = 63dm3/min | Qmax = 80dm3/min
